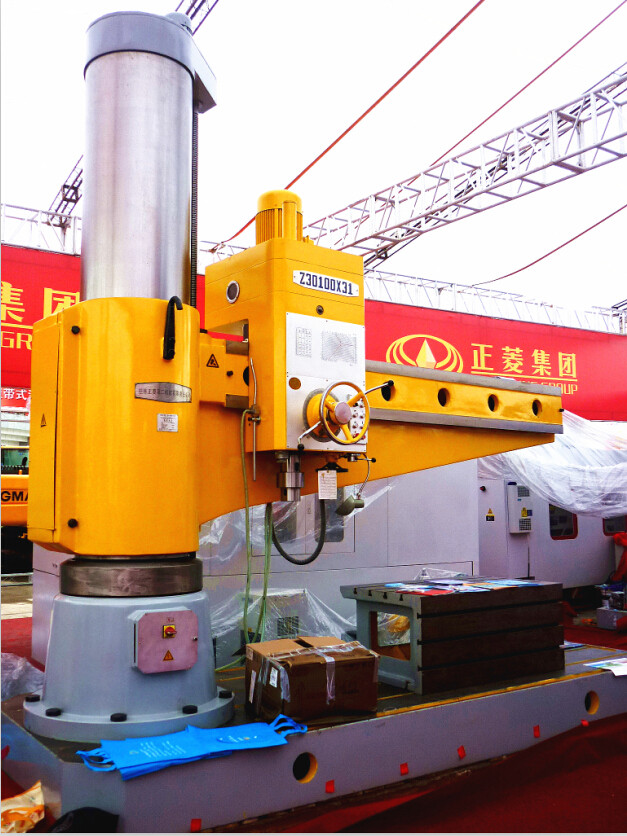

Z30100×31型摇臂钻床，是参照国际标准设计制造成功的多功能新系列产品，机床采用液压预选变速；主轴箱，摇臂，立柱均由液压夹紧；主轴正反转，停车（制动），空档用一个手柄操作。它具有性能完善，使用安全，可靠，方便，易于维修，精度高，刚性好，寿命长等优点。用来钻孔，扩孔，铰孔，攻螺纹和镗孔。广泛适用于机械加工各部位。
一．技术参数
1、最大钢件钻孔直径100 Mm
2、主轴中心线至立柱母线距离 最大3150 Mm；最小560 Mm。
3、主轴端面至底座工作面距离最大2500 Mm；最小700 Mm。
4、摇臂升降距离1300 Mm
5、摇臂升降速度1.02m/min
6、摇臂回转角度360°
7、主轴锥孔(莫氏) No.6 Morse。
8、主轴行程500 Mm。
9、主轴箱水平移动距离2590 Mm。
10、主轴允许最大扭转力矩2500N·m
11、主轴允许最大进给抗力50kN
12、主轴转速级数16。
13、主轴变速范围8-1000 R/min
14、主轴进给量级数16
15、主轴进给量范围0.06-3.2 Mm/r
16、主电机功率15 Kw
17、电压380、440/220 V
18、机床净重重量20000 Kg
19、机床轮廓尺寸(长*宽*高)4530*1630*4800mm
二、机床主要结构及性能特点
1、机床主要部分
机床主要由：主轴变速传动机构、主轴进给变速机构、主轴进给及操纵机构、主轴箱夹紧机构、主轴及平衡机构、立柱夹紧机构、摇臂升降及夹紧机构、液压系统等组成。
2、结构布局
Z30100×31型摇臂钻床采用传统的摇臂钻床结构方式。性能及特点：
1）、采用液压变速机构，可节省辅助时间；
2）、主轴正反转、停车（制动）、变速、空档用一个手柄控制，操纵轻便；
3）、所有操纵手柄集中安放在很方便的部位，操纵轻便；
4）、主轴箱移动及摇臂回转轻便、灵活；
5）、主轴箱、摇臂、内外柱采用液压驱动菱形块夹紧机构，夹紧力大，夹紧前后主轴位移量小，同时主轴箱内外柱可单独或联合夹紧放松；
6）、摇臂上导轨、主轴套筒及内外柱回转滚柱配合面等处，均进行表面游淬火处理，可延长机床使用寿命；
7）、有完善的安全保护装置和外柱防护装置。例如摇臂升降有保险机构，主轴有限位保险，主传动超扭矩摩擦保险离合器，进给有钢球保险离合器，外柱有防尘圈，电源接地等，可以保证机床安全工作；
8）、电器箱盖翻盖方式的改变，使电器的安装和维修更加方便，外观更具观赏性；
9）、电路更改走线方式，电器操作按钮集中安置，这使此机床更加安全，操作更加方便。

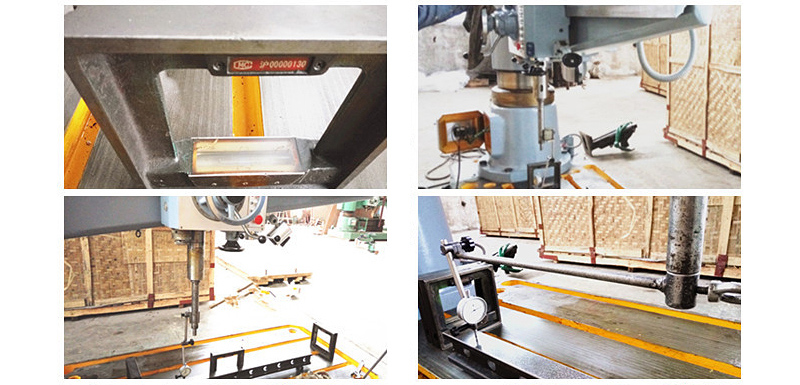

4．安全防护

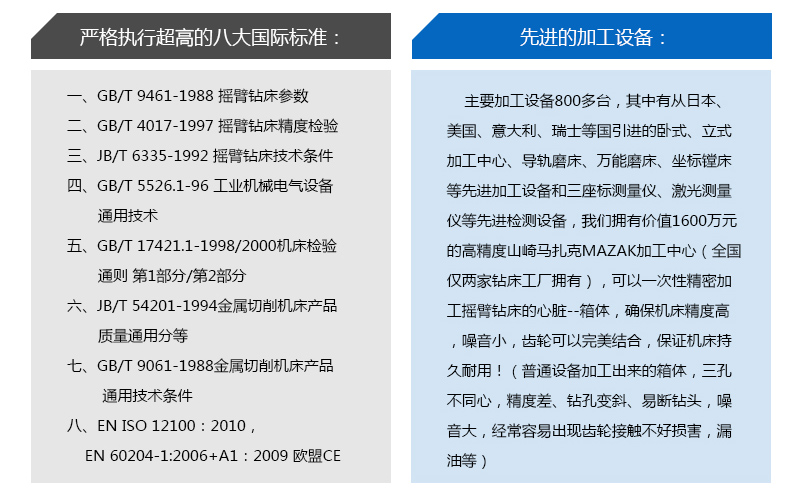

机床的安全及防护符合GB15760金属切削机床安全防护通用技术条件。机床电气按照GB/T5226.1-96“工业机械电气设备通用技术条件”要求进行。
二．装 箱 单
箱体尺寸：箱1、467×186×157 CM 净重/毛重：11500/12500Kg
箱2、479×158×264 CM 净重/毛重：7000/7500Kg
序号
规格与型号
名称
数量
备注
一 主机
1
Z30100×31摇臂钻床
1台
二 技术文件
使用说明书
1份
2
合格证明书
3
装箱单
三 附件及工具
1250×800×650mm
工作台
1件
在机床上
M24；GB6170-86
I型六角螺母
4件
M36；GB6170-86
6件
4
M24×130；GB37-88
T型槽用螺栓
5
M36×680；GB799-88
地脚螺栓
6
36；GB95
平垫圈
7
1-2； SZS S81-1
退套楔
8
3；SZS S81-1
9
4；SZS S81-1
10
5-6；SZS S81-1
11
3×1；SZS S82-1
带有莫氏锥度的短变径套
12
4×2；SZS S82-1
13
4×3；SZS S82-1
14
6×4；SZS S82-1
15
6×5；SZS S82-1
16
90；SZS R99-1
机油枪
17
40；SZSJ29-9
吊环
2件
四 备件
6；SZS G91-2
垫
8；SZS G91-2
10；SZS G91-2
五 易损件
9×1.9；G51-2
O形圈
5件
11×1.9；G51-2
13×1.9；G51-2
