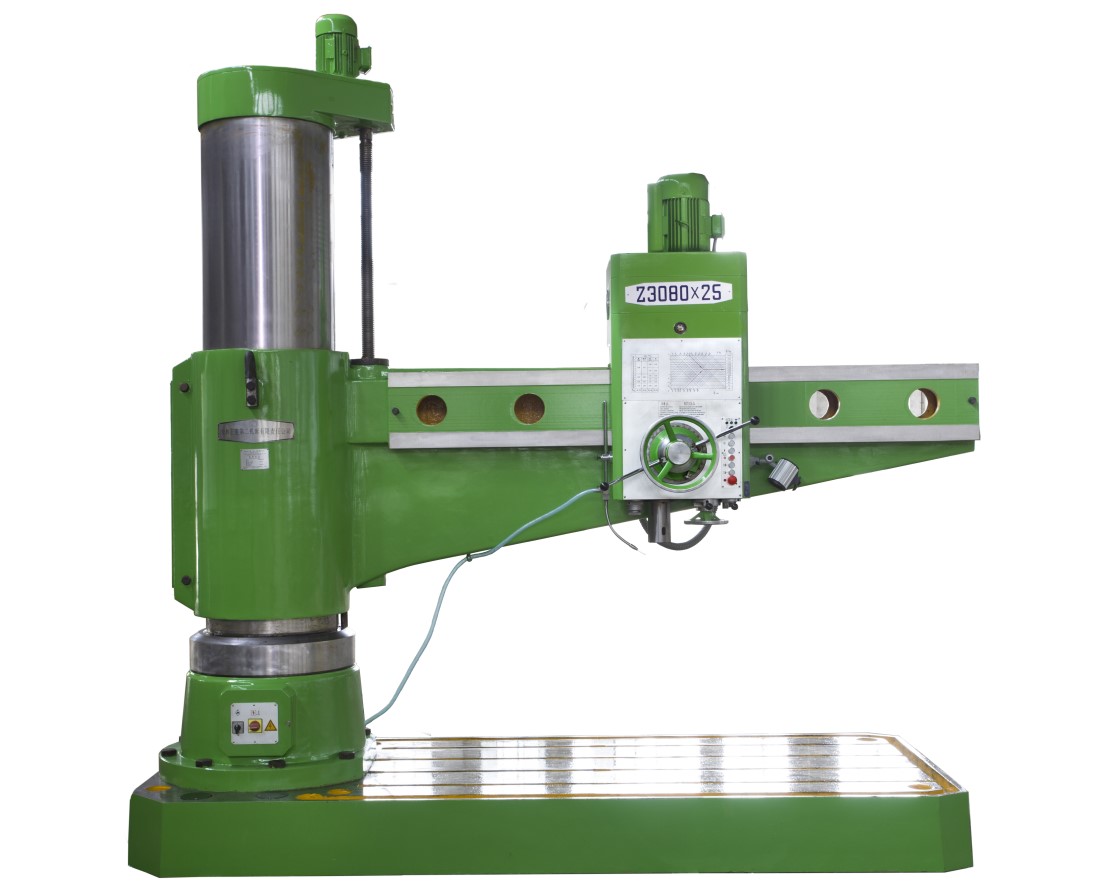

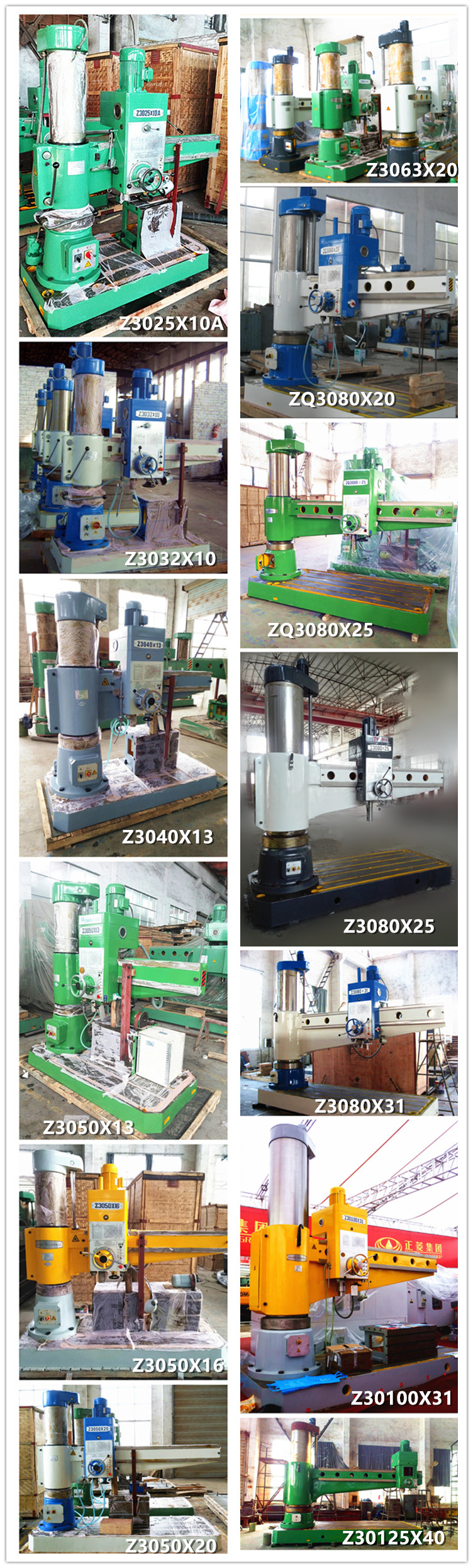

Z3080×25型摇臂钻床,是参照国际标准设计制造成功的多功能新系列产品,机床采用液压预选变速;主轴箱,摇臂,立柱均由液压夹紧;主轴正反转,停车(制动),空档用一个手柄操作。它具有性能完善,使用安全,可靠,方便,易于维修,精度高,刚性好,寿命长等优点。用来钻孔,扩孔,铰孔,攻螺纹和镗孔。广泛适用于机械加工各部位。

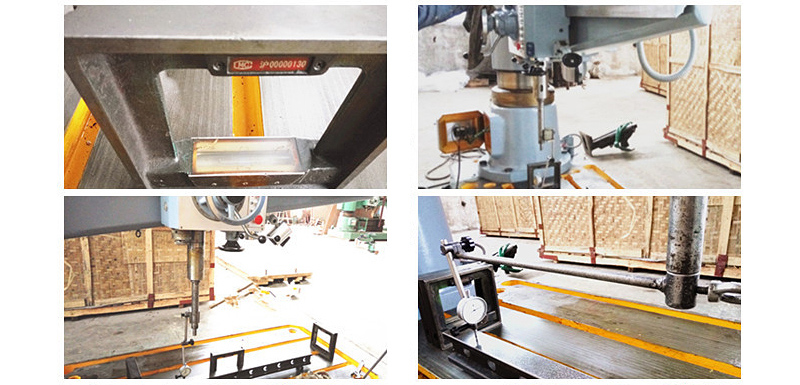

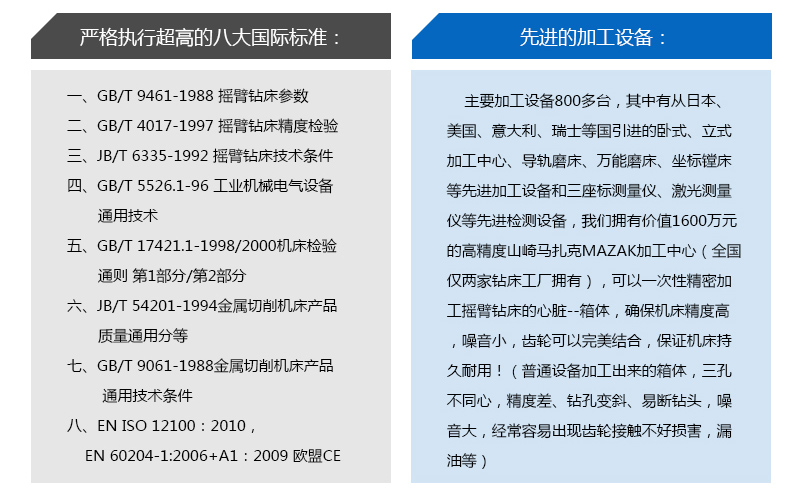

一.技术参数 1、最大钻孔直径80 Mm 2、主轴中心线至立柱母线距离 最大2500 Mm;最小500 Mm。 3、主轴端面至底座工作面距离最大2000 Mm;最小550 Mm。 4、摇臂升降距离1000 Mm 5、摇臂升降速度1.02m/min 6、摇臂回转角度+180° 7、主轴锥孔(莫氏) No.6 Morse。 8、主轴行程450 Mm。 9、刻度盘第转钻孔深度151 Mm。 10、主轴允许最大扭转力矩1568N·m 11、主轴允许最大进给抗力35kN 12、主轴转速级数16。 13、主轴变速范围16-1250 R/min 14、主轴进给量级数16 15、主轴进给量范围0.04-3.2 Mm/r 16、主电机功率7.5 Kw 17、电压380、440/220 V 18、机床净重重量11000 Kg 19、机床轮廓尺寸(长*宽*高) 3780*1400*3785mm 二、机床主要结构及性能特点 1、机床主要部分 机床主要由:主轴变速传动机构、主轴进给变速机构、主轴进给及操纵机构、主轴箱夹紧机构、主轴及平衡机构、立柱夹紧机构、摇臂升降及夹紧机构、液压系统等组成。 2、结构布局 Z3080×25型摇臂钻床采用传统的摇臂钻床结构方式。性能及特点: 1)、采用液压变速机构,可节省辅助时间; 2)、主轴正反转、停车(制动)、变速、空档用一个手柄控制,操纵轻便; 3)、所有操纵手柄集中安放在很方便的部位,操纵轻便; 4)、主轴箱移动及摇臂回转轻便、灵活; 5)、主轴箱、摇臂、内外柱采用液压驱动菱形块夹紧机构,夹紧力大,夹紧前后主轴位移量小,同时主轴箱内外柱可单独或联合夹紧放松; 6)、摇臂上导轨、主轴套筒及内外柱回转滚柱配合面等处,均进行表面游淬火处理,可延长机床使用寿命; 7)、有完善的安全保护装置和外柱防护装置。例如摇臂升降有保险机构,主轴有限位保险,主传动超扭矩摩擦保险离合器,进给有钢球保险离合器,外柱有防尘圈,电源接地等,可以保证机床安全工作; 8)、电器箱盖翻盖方式的改变,使电器的安装和维修更加方便,外观更具观赏性; 9)、电路更改走线方式,电器操作按钮集中安置,这使此机床更加安全,操作更加方便。 4.安全防护 机床的安全及防护符合GB15760金属切削机床安全防护通用技术条件。机床电气按照GB/T5226.1-96“工业机械电气设备通用技术条件”要求进行。 三.装 箱 单
