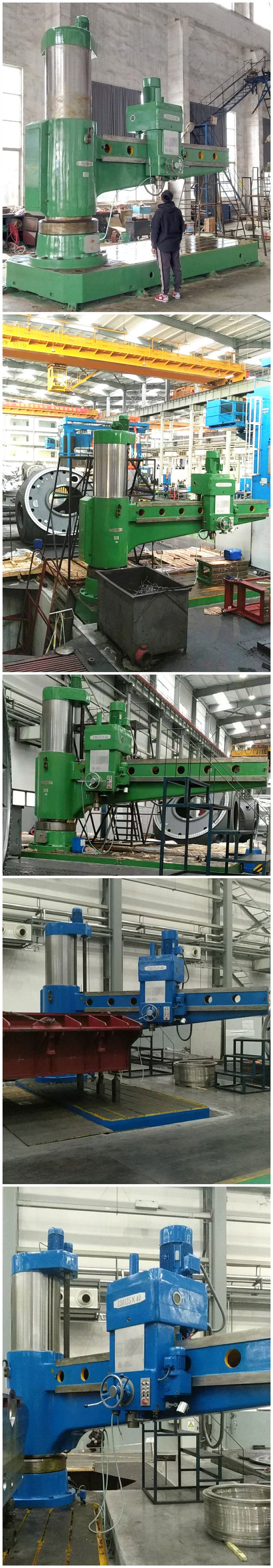

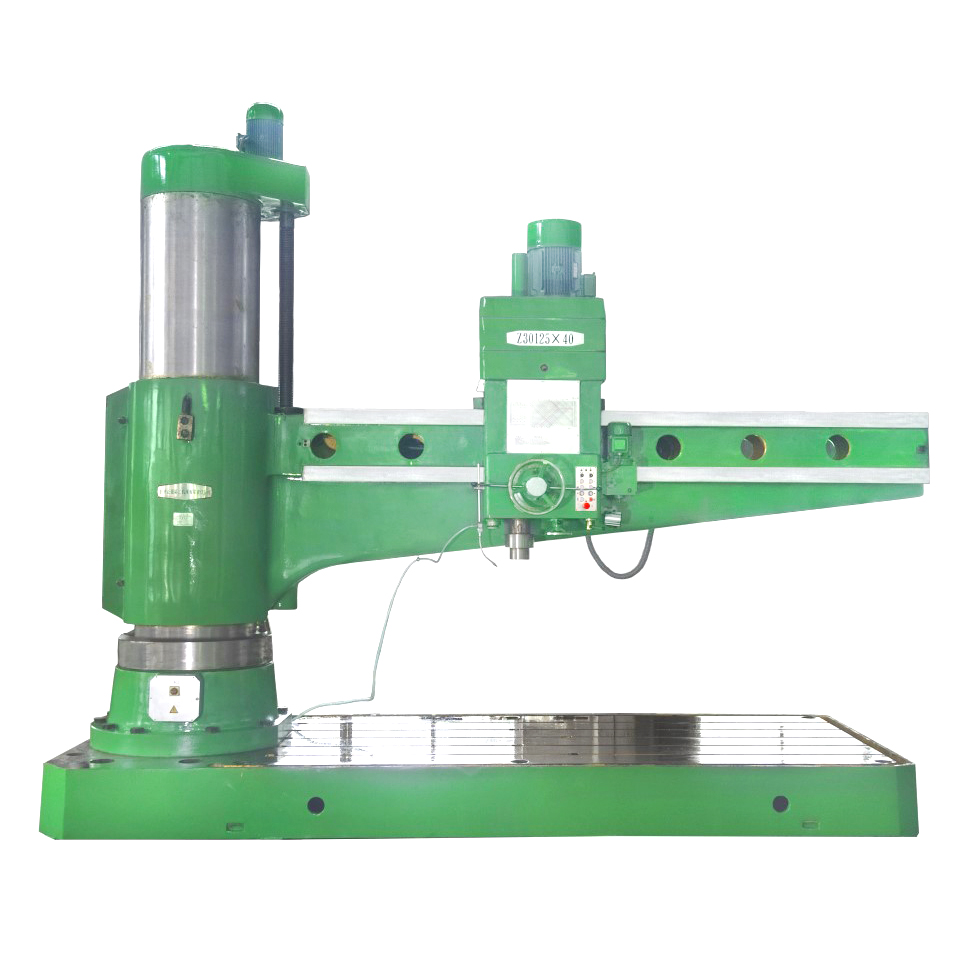

Z30125×40型摇臂钻床,是参照国际标准设计制造成功的多功能新系列产品,机床采用液压预选变速;主轴箱,摇臂,立柱均由液压夹紧;主轴正反转,停车(制动),空档用一个手柄操作。它具有性能完善,使用安全,可靠,方便,易于维修,精度高,刚性好,寿命长等优点。用来钻孔,扩孔,铰孔,攻螺纹和镗孔。广泛适用于机械加工各部位。
一.技术参数
1、最大钢件钻孔直径125 Mm
2、主轴中心线至立柱母线距离 最大4000 Mm;最小600 Mm。
3、主轴端面至底座工作面距离最大2500 Mm;最小700 Mm。
4、摇臂升降距离1800 Mm
5、摇臂升降速度0.6m/min
6、摇臂回转角度+180°
7、主轴圆锥孔 米制 80。
8、主轴行程560 Mm。
9、主轴箱水平移动距离3400Mm。
10、主轴允许最大扭转力矩3200N·m
11、主轴允许最大进给抗力50kN
12、主轴转速级数22。
13、主轴变速范围6.3-800 R/min
14、主轴进给量级数16
15、主轴进给量范围0.06-3.2 Mm/r
16、主电机功率18.5 Kw
17、电压380 V
18、机床重量28000 Kg
19、机床轮廓尺寸(长*宽*高)5945*1950*4900mm
二、机床主要结构及性能特点
1、机床主要部分
机床主要由:主轴变速传动机构、主轴进给变速机构、主轴进给及操纵机构、主轴箱夹紧机构、主轴及平衡机构、立柱夹紧机构、摇臂升降及夹紧机构、液压系统等组成。
2、结构布局
Z30125×40型摇臂钻床采用传统的摇臂钻床结构方式。性能及特点:
1)、采用液压变速机构,可节省辅助时间;
2)、主轴正反转、停车(制动)、变速、空档用一个手柄控制,操纵轻便;
3)、所有操纵手柄集中安放在很方便的部位,操纵轻便;
4)、主轴箱移动及摇臂回转轻便、灵活;
5)、主轴箱、摇臂、内外柱采用液压驱动菱形块夹紧机构,夹紧力大,夹紧前后主轴位移量小,同时主轴箱内外柱可单独或联合夹紧放松;
6)、摇臂上导轨、主轴套筒及内外柱回转滚柱配合面等处,均进行表面游淬火处理,可延长机床使用寿命;
7)、有完善的安全保护装置和外柱防护装置。例如摇臂升降有保险机构,主轴有限位保险,主传动超扭矩摩擦保险离合器,进给有钢球保险离合器,外柱有防尘圈,电源接地等,可以保证机床安全工作;
8)、电器箱盖翻盖方式的改变,使电器的安装和维修更加方便,外观更具观赏性;
9)、电路更改走线方式,电器操作按钮集中安置,这使此机床更加安全,操作更加方便。
4.安全防护
机床的安全及防护符合GB15760金属切削机床安全防护通用技术条件。机床电气按照GB/T5226.1-96“工业机械电气设备通用技术条件”要求进行。
二.装 箱 单
序号
规格与型号
名称
数量
备注
一 主机
1
Z30125×40摇臂钻床
1台
二 技术文件
使用说明书
1份
2
合格证明书
3
装箱单
三 附件及工具
1250×800×650mm
工作台
1件
在机床上
M24;GB6170-86
I型六角螺母
4件
M36;GB6170-86
6件
4
M24×130;GB37-88
T型槽用螺栓
5
M36×540;GB799-88
地脚螺栓
8件
6
24;GB97.2-85
平垫圈
7
6、5; SZS S81-1
退套楔
8
4;SZS S81-1
9
80;SZS S81-1
10
5×3;SZS S82-1
带有莫氏锥度的短变径套
11
5×4;SZS S82-1
12
6×4;SZS S82-1
13
6×5;SZS S82-1
14
80×6;SZS S82-1
15
90;SZS R99-1
机油枪
16
40;SZSJ29-9
吊环
2件
四 备件
8;SZS G91-2
垫
10件
10;SZS G91-2
5件
12;SZS G91-2
五 易损件
9×1.9;G51-2
O形圈
11×1.9;G51-2
13×1.9;G51-2
三.机床的主要配置(产地)
1.电机 丹东山川 西安西马 南京特控
2.轴承 哈尔滨轴承厂
3.丝杆 自产
4.电器 正泰,德力西
